Valjkaste zaštitne harmonike-zaštitni mehovi
Valjkaste zaštitne harmonike izradjujemo sistemom šivenja, harmonike su pogodne za zaštitu cilindra i navojnih vretana.
Platno koje koristimo je sa B1 sertifikatom-(teško zapaljivo ,samogasivo),
debljine 0,4mm i 0,5mm, Evropske proizvodnje.
U zavisnosti od projekta koristi se odredjeno platno koje zadovoljava uslove rada.
Možemo izraditi različite prečnike harmonika i dužine.
Minimalni unutrašnji prečnik koji možemo uraditi je 25mm.

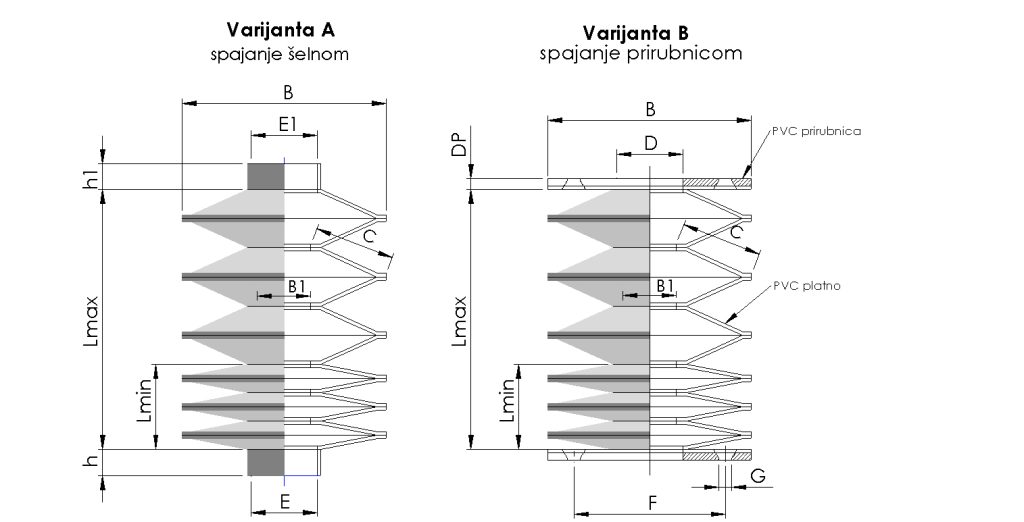

Lmin– minimalna dužina u skupljenom stanju
Lmax– maksimalna dužina u razvučenom stanju
C– visina preklopa platna minimum 20mm
B-Spoljni prečnik harmonike
B1-Unutrašnji prečnik harmonike
E1-Prečnik za fiksiranje šelnom 1.
E-Prečnik za fiksiranje šelnom 2.
F-Prečnik izmedju otvora
G-Prečnik otvora na prirubnici
h-Visina ispusta za šelnu 1
h1-Visina ispusta za šelnu 2
D-Unutrašni prečnik prirubnice
Dp-Debljina prirubnice za fiksiranje
Harmoniku sa visinom preklopa manjom od
20mm, ne mozemo da izradimo!
